Малые архитектурные формы — это небольшие объекты городской среды: скамьи, вазоны, урны, перголы, ограждения и малые инженерные конструкции. В контексте парков и скверов такие элементы обычно воспринимаются как декоративные и функциональные, но при грамотной интеграции они могут стать частью городской ливневой инфраструктуры и существенно снизить нагрузку на городские ливнёвки.
В Самаре, где летние ливни и быстрая смена температур создают нагрузку на дренаж и на поверхности рекреационных зон, использование малых архитектурных форм для управления поверхностными стоками представляет собой практический и экономичный путь повышения устойчивости общественных пространств. Ключ — не простая установка элементов, а проектирование МАФ как систем, объединённых рельефом, материалами и растительностью.
Почему малые формы эффективны для управления дождевой водой
Поверхностные стоки накапливаются на твердых покрытиях: тротуары, площадки, асфальт — вода не уходит в грунт, а идёт по поверхностям, создавая лужи, эрозию и перегрузку сетей. Малые архитектурные формы, расположенные осмысленно, могут:
— перераспределять поток воды, создавая задерживающие и направляющие линии;
— способствовать инфильтрации в почву через пермеабельные элементы и посадочные места;
— аккумулировать воду для полива растительности, уменьшая потребление питьевой воды;
— снижать скорость потока, уменьшая эрозию и повреждения покрытий.
При этом важно понимать, что малые формы — не замена инженерным ливнёвкам, а дополнение: совместная работа поверхностной и подземной систем повышает общую устойчивость.
Определение: биодренажный ров (биосвайл) — низкопрофильная линейная посадочная емкость с пористым субстратом, предназначенная для сбора и фильтрации поверхностных вод. Такой прием часто переносится в микроформы, когда принцип действует не на километр, а на отдельную аллею или площадку.
Принципы проектирования МАФ для ливневого водоотвода
Системный подход к размещению элементов
Проектирование начинается с анализа рельефа и путей стока. Малые формы размещаются по контурам естественного течения воды: вдоль бордюров, на пониженных участках, на перехватах склонов. Важен принцип каскадности: серия небольших задерживающих элементов эффективнее одного большого резервуара — каждый элемент снижает скорость потока и частично впитывает воду.
Ключевые принципы:
— направлять воду через функциональные коридоры, а не накапливать в случайных впадинах;
— комбинировать линейные элементы (узкие биосваи, приподнятые бордюры) и паузы-накопители (вазоны, габионы, декоративные чаши);
— проектировать так, чтобы в обычный сезон элементы выполняли эстетическую функцию, а при ливне — гидрологическую.
Материалы и структуры: от проницаемости к долговечности
Пермеабельность — способность материала пропускать воду — первый технический параметр. Проницаемые покрытия (поребрики с промежутками, модульная плитка, щебёночные полосы) позволяют воде уходить в грунт. Однако почва в Самарской области местами плотная и малопроницаемая; в таких условиях нужны промежуточные резервуары (под фундаментом скамей — пустотелые коробки, под плитами — дренажные слои).
Рекомендации по материалам:
— использовать модульную плитку с зазорами, заполненными дренажным щебнем;
— предусматривать под скамьями и вазонами полости для временного хранения воды с фильтрующей прослойкой;
— выбирать коррозионно-устойчивые металлические элементы или обработанный бетон для долгого срока службы.
Растительность и субстраты как активные фильтры
Растительность — не только эстетика. Корни и пористый субстрат улучшают инфильтрацию, задерживают взвешенные частицы и способствуют биофильтрации. Для идеального эффекта комбинируются разные типы посадок: низкорослые луга на биосвайлах, кустарники в приподнятых вазонах с дренажом, влаголюбивые многолетники в пойменных зонах.
Важно предусмотреть устойчивые к затоплениям виды и слой дренажа под корнями. При посадке в вазоны и контейнеры учитывать объём субстрата, чтобы накопленная вода не стала причиной загнивания корней или размножения вредителей.
Обслуживание и адаптация к климату
МАФ, задействованные в водоотводе, требуют регулярного обслуживания: удаление ила из фильтрующих слоёв, проверка дренажных каналов, очистка решёток и насадок. Проектировать нужно с учётом удобства доступа: ревизионные люки, съемные решётки и модульность облегчают обслуживание.

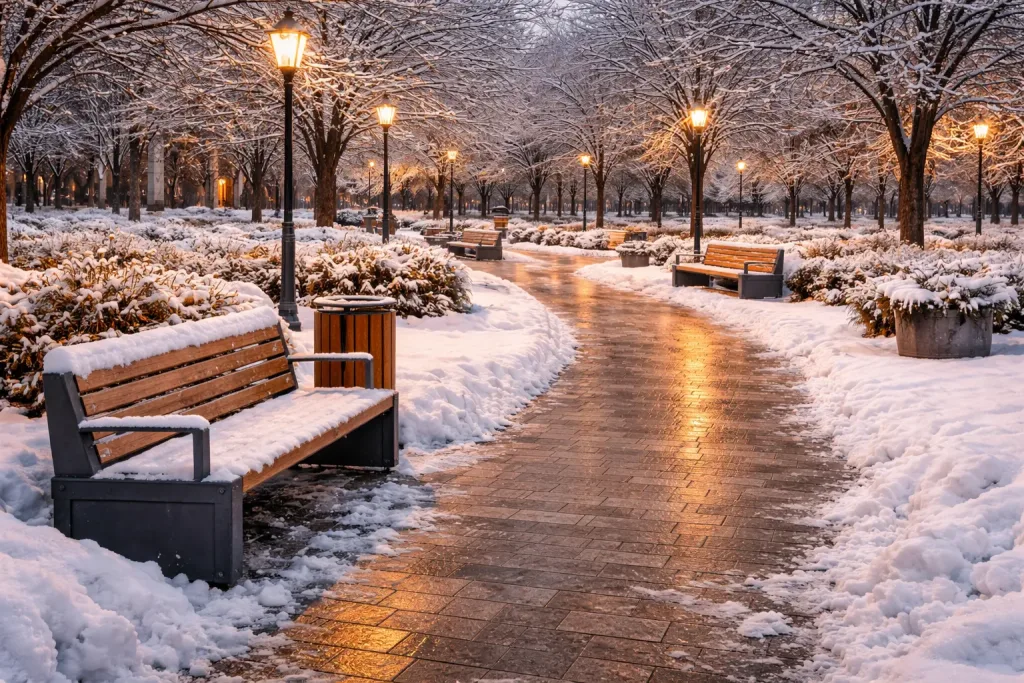

Особенность климата Самары — зимние морозы и ледяная корка. Системы должны работать с учётом сезонности: предусматривать свободный путь для талой воды и не допускать разрушения элементов из-за пучения грунта.
Практические решения для парков Самары

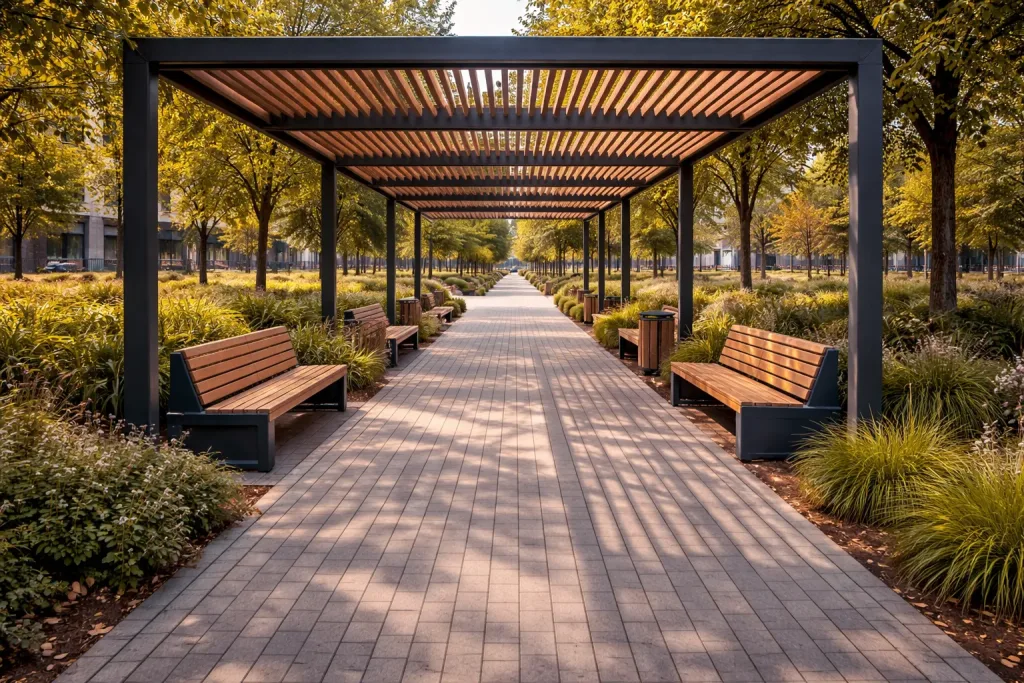

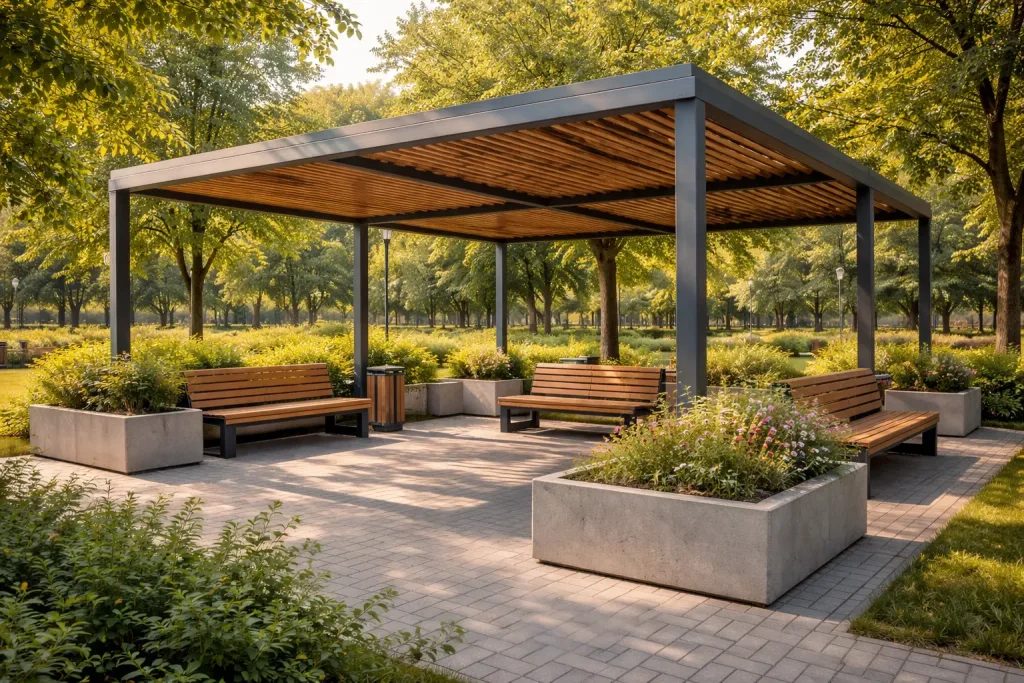

Скамьи и перголы как дождеприёмники

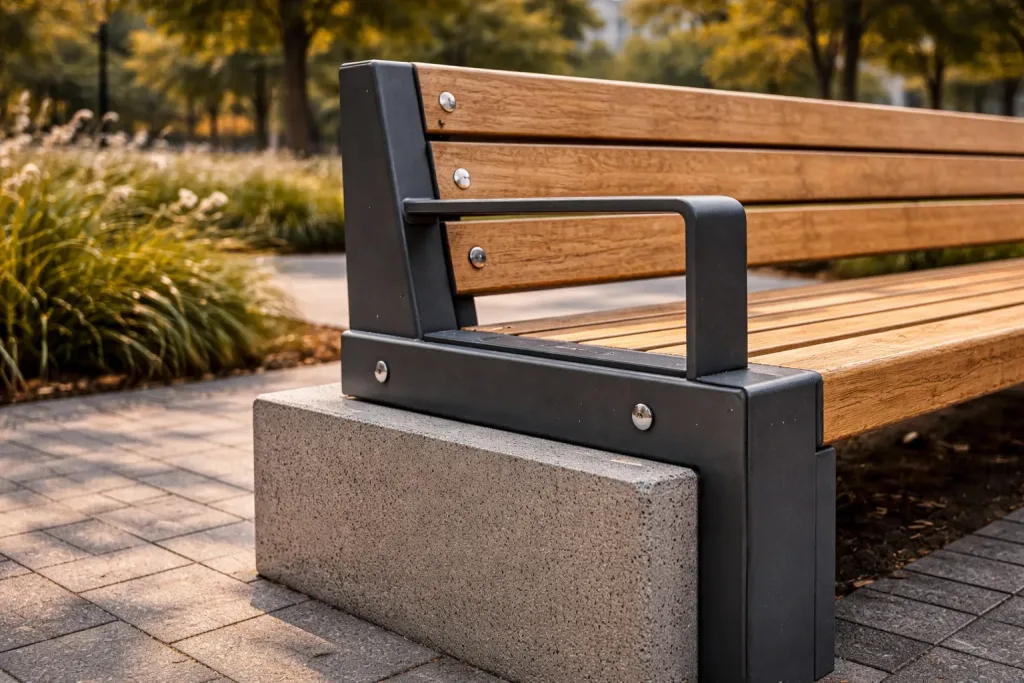

Конструкция скамьи с поддоном и дренажным отводом превращает обычную зону отдыха в локальный накопитель. Под сиденьем — полость с фильтрующей засыпкой и отводом в локальный биобассейн или подземный накопитель. В дождливую погоду вода направляется в подседельный резервуар, задерживается, затем постепенно уходит в грунт или используется для полива.
Применение:
— вдоль аллей ставить скамьи с интегрированными канавками для направления воды;
— соединять с декоративными гравийными ложе, чтобы вода равномерно распределялась и не создавались лужи.

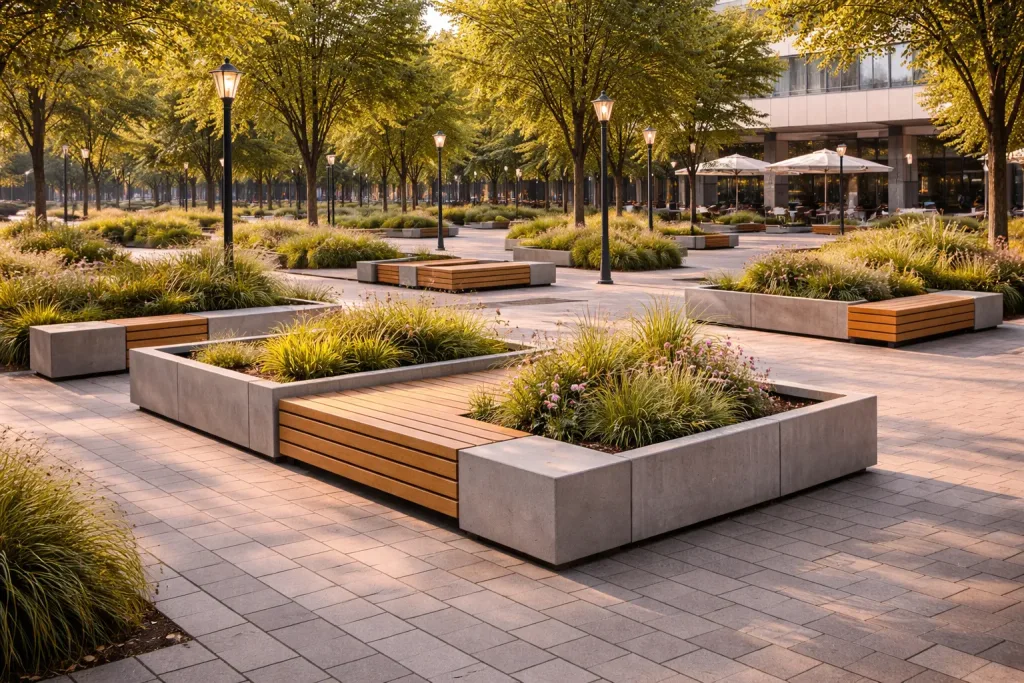

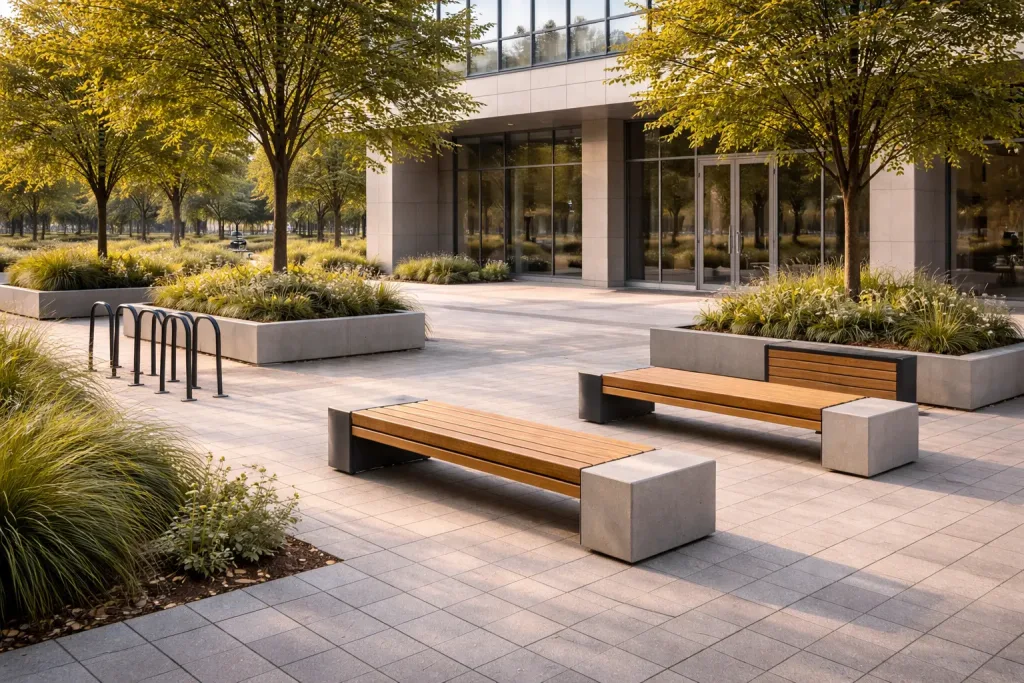

Вазоны и цветочные чаши как локальные резервуары
Большие декоративные вазоны с дренажем можно использовать как накопительные ёмкости для дождевой воды. Ваза становится фильтром: верхняя часть задерживает мусор, нижняя служит буфером для воды, откуда через перфорированный дренаж она попадает в общую дренажную систему или используется в корневой зоне.
Особенности дизайна:
— предусмотреть переливы, чтобы при сильном ливне вода уходила контролируемо;
— использовать съемные внутренние кассеты для очистки и замены субстрата.

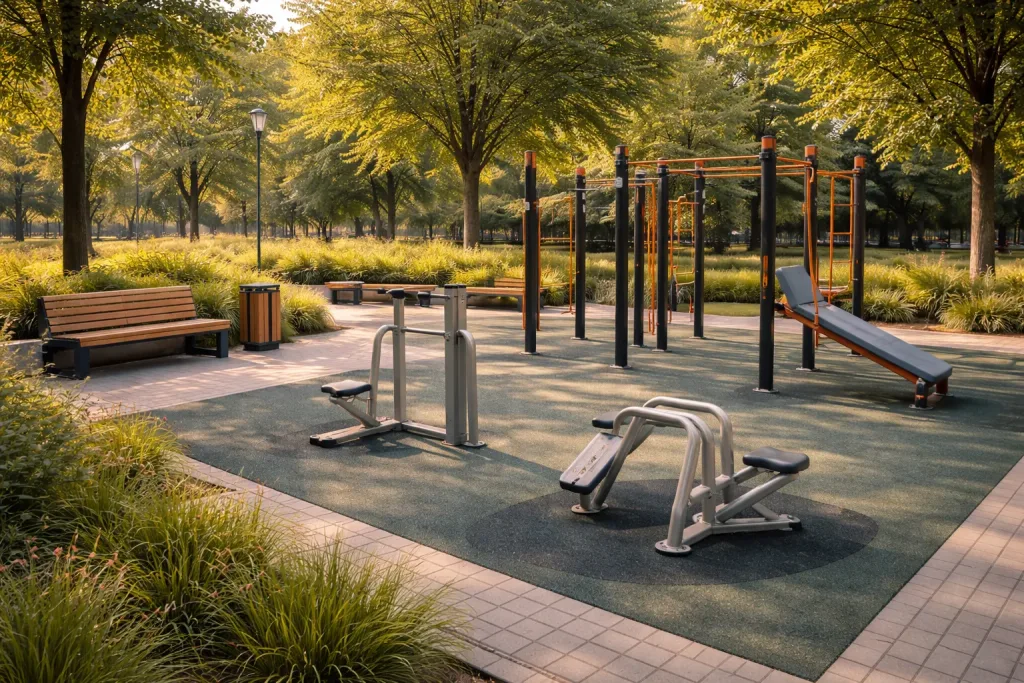

Площадки и игровые зоны с модульным дренажом
Игровые площадки часто покрываются резиновым покрытием, под которым скапливается вода. Проектирование включает модульные подложки — пластиковые решётки с запасом объёма для воды, которые направляют влагу к сборным линиям или в накопители. Это снижает риск образования луж и повышает безопасность детей.
Рекомендации:
— проектировать уклон и точки сбора воды заранее;
— встроить визуальные элементы (водоприёмные решётки) как декоративную часть покрытия.
Канавки, бордюры и шаговые каскады

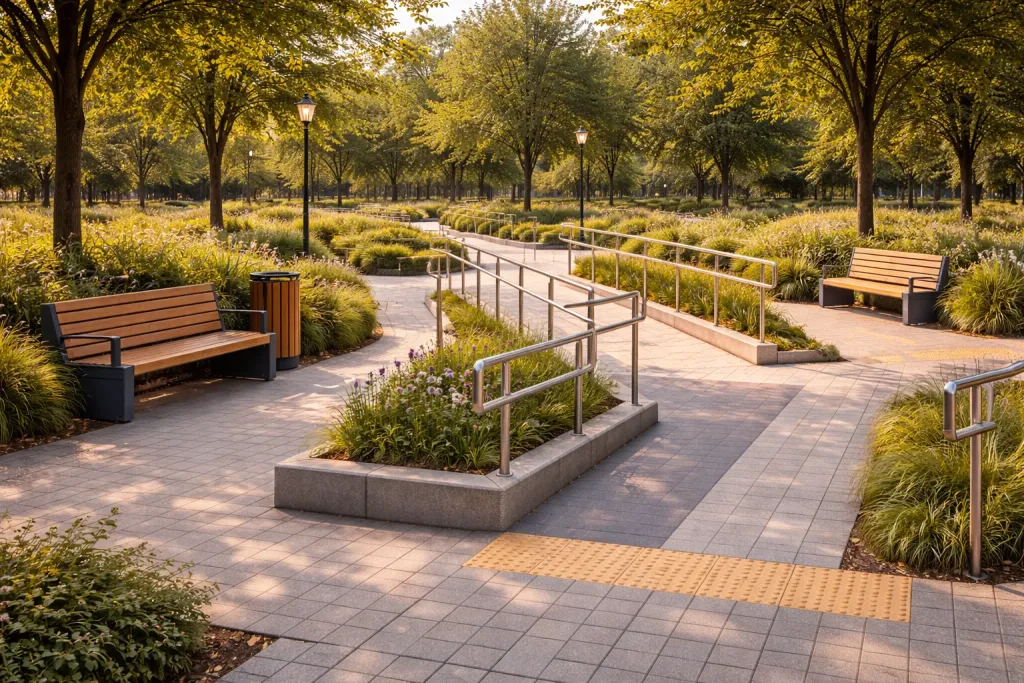

Небольшие декоративные канавки вдоль дорожек выполняют роль мини-биосвайлов. Бордюры с дренажными прорезями позволяют воде перетекать в посадочные полосы. Шаговые каскады (ступеньки с полостями между уровнями) замедляют поток и обеспечивают естественное распределение воды.
Использование в Самаре:
— интегрировать канавки в местах схождения потоков с крыш прилегающих зданий;
— сочетать канавки с растительными полосами для фильтрации.
Технические узлы и эстетика
Комбинация функциональных и декоративных деталей повышает приемлемость инженерных решений для граждан. Решётки и люки выполнять с декоративными узорами, габионы и бетонные чаши оформлять как арт-объекты. Технические решения должны быть заметны и понятны — это уменьшает риск вандализма и стимулирует уважение к элементам городской среды.
Практические рекомендации
Краткие и применимые шаги
— Выполнять предварительную съёмку рельефа для выявления естественных путей стока.
— Согласовывать расположение МАФ с линиями существующих ливнёвых сетей.
— Проектировать каскадные задерживающие элементы вместо одиночных резервуаров.
— Выбирать пермеабельные покрытия там, где возможна инфильтрация.
— Заложить дренажные полости под крупными МАФ (скамьи, вазоны, сцены).
— Подбирать растения по устойчивости к затоплениям и сезонным колебаниям влажности.
— Включать ревизионные люки и съемные кассеты для упрощения обслуживания.
— Учесть зимний период: предусмотреть пути отвода талых вод и защиту от пучения.
— Проектировать декоративные решётки и корпуса так, чтобы они выполняли и гидротехническую функцию.
— Планировать регулярный инспекционный цикл и способы быстрой очистки фильтрующих слоёв.
Примеры сценариев применения
Сценарий 1. Набережная с пешеходной аллеей: вдоль аллеи установить серию скамеек с дренажными поддонами, соединённых подземным перфорированным каналом с биобассейном в парковой зоне. При ливне вода отводится в биобассейн, где оседают взвеси и вода уходит в грунт.
Сценарий 2. Малый сквер возле многоэтажки: вместо глухих бордюров выполнить щелевые бордюры, направляющие сток в приподнятые вазоны с влаголюбивыми кустарниками. Вазоны служат и как декоративный элемент, и как фильтр.
Сценарий 3. Детская площадка: резиновое покрытие с модульным дренажным слоем, интегрированным с линиями сбора воды и панелями для визуализации — вода видима, но контролируема, что повышает образовательную ценность и снижает эксплуатационные риски.
Финальные мысли о практической ценности подхода
Интегрирование малых архитектурных форм в систему управления поверхностными водами повышает устойчивость парков и скверов к ливням, улучшает микроклимат и качество городской среды, а также создаёт дополнительные эстетические и социальные преимущества. Такой подход сочетает инженерную функциональность с ландшафтным дизайном, обеспечивая более эффективное и долговременное благоустройство общественных пространств Самарской области.
